คู่มือทางเทคนิค: การกำหนดค่าและการรวมระบบโมดูล Analog Acquisition 8-Ch (Modbus RTU)

ในฐานะวิศวกรอาวุโสด้านระบบควบคุมอัตโนมัติ การออกแบบระบบเก็บข้อมูล (Data Acquisition) ที่มีเสถียรภาพไม่ได้ขึ้นอยู่กับเพียงการเชื่อมต่อสายไฟ แต่คือการเข้าใจสถาปัตยกรรมเชิงลึกที่เชื่อมโยงสัญญาณทางกายภาพเข้ากับระบบดิจิทัล คู่มือฉบับนี้จะเจาะลึกแนวทางปฏิบัติสำหรับโมดูลเก็บข้อมูลอนาล็อก 8 ช่องสัญญาณ เพื่อให้มั่นใจในความแม่นยำและความทนทานสูงสุดในสภาพแวดล้อมอุตสาหกรรม

--------------------------------------------------------------------------------

1. บทนำและความสำคัญเชิงกลยุทธ์ของระบบเก็บข้อมูลอุตสาหกรรม

โมดูล Analog Input 8-Ch ทำหน้าที่เป็น "สะพานเชื่อม" (Bridge) ระหว่างโลกอนาล็อกและระบบ Host (PLC/IPC) โดยหัวใจสำคัญคือระบบ Unibody Power Supply Isolation และ Magnetical Signal Isolation การแยกสัญญาณแบบเบ็ดเสร็จในตัวช่วยตัดปัญหาเรื่องกราวด์ลูป (Ground Loop) และสัญญาณรบกวนข้ามวงจร โดยที่วิศวกรไม่จำเป็นต้องติดตั้งโมดูลแยกไฟ (Isolated DC-DC Converter) ภายนอกเพิ่มเติม ซึ่งช่วยลดต้นทุนและพื้นที่ในตู้คอนโทรลอย่างมีนัยสำคัญ

ในแง่ของความละเอียด ระบบใช้การประมวลผลระดับ 12-bit ซึ่งหมายถึงการแบ่งช่วงสัญญาณออกเป็น 4,096 Discrete Steps

• เชิงวิเคราะห์: สำหรับรุ่นมาตรฐานที่รับแรงดัน 0-5V ความละเอียด (Granularity) จะอยู่ที่ประมาณ 1.22mV ต่อขั้น ความละเอียดระดับนี้เพียงพอต่อการตัดสินใจในระบบควบคุมส่วนใหญ่ที่ต้องการความแม่นยำสูงและการตรวจจับแนวโน้ม (Trending) ของกระบวนการที่ซับซ้อน

--------------------------------------------------------------------------------

2. การวิเคราะห์เปรียบเทียบเชิงลึก: รุ่นมาตรฐาน (Standard) vs รุ่น (B)

การเลือกโมเดลให้ตรงกับลักษณะของเซนเซอร์หน้างานเป็นจุดเริ่มต้นที่วิศวกรต้องพิจารณาอย่างรอบคอบ:

วิเคราะห์ "So What?" (นัยสำคัญทางเทคนิค): ค่าความต้านทาน Sampling Resistor (249Ω vs 499Ω) มีผลโดยตรงต่อการแปลงสัญญาณกระแสเป็นแรงดันภายใน (I-to-V Conversion) รุ่น (B) ที่ใช้ 499Ω ถูกออกแบบมาให้ทำงานได้ดีกว่าในย่านแรงดันสูง (0-10V) โดยรักษาระดับ Signal-to-Noise Ratio (SNR) ให้คงที่ ทำให้การวัดแรงดันในย่านอุตสาหกรรมมาตรฐาน 10V มีความนิ่งและเสถียรสูงกว่ารุ่นมาตรฐาน

--------------------------------------------------------------------------------

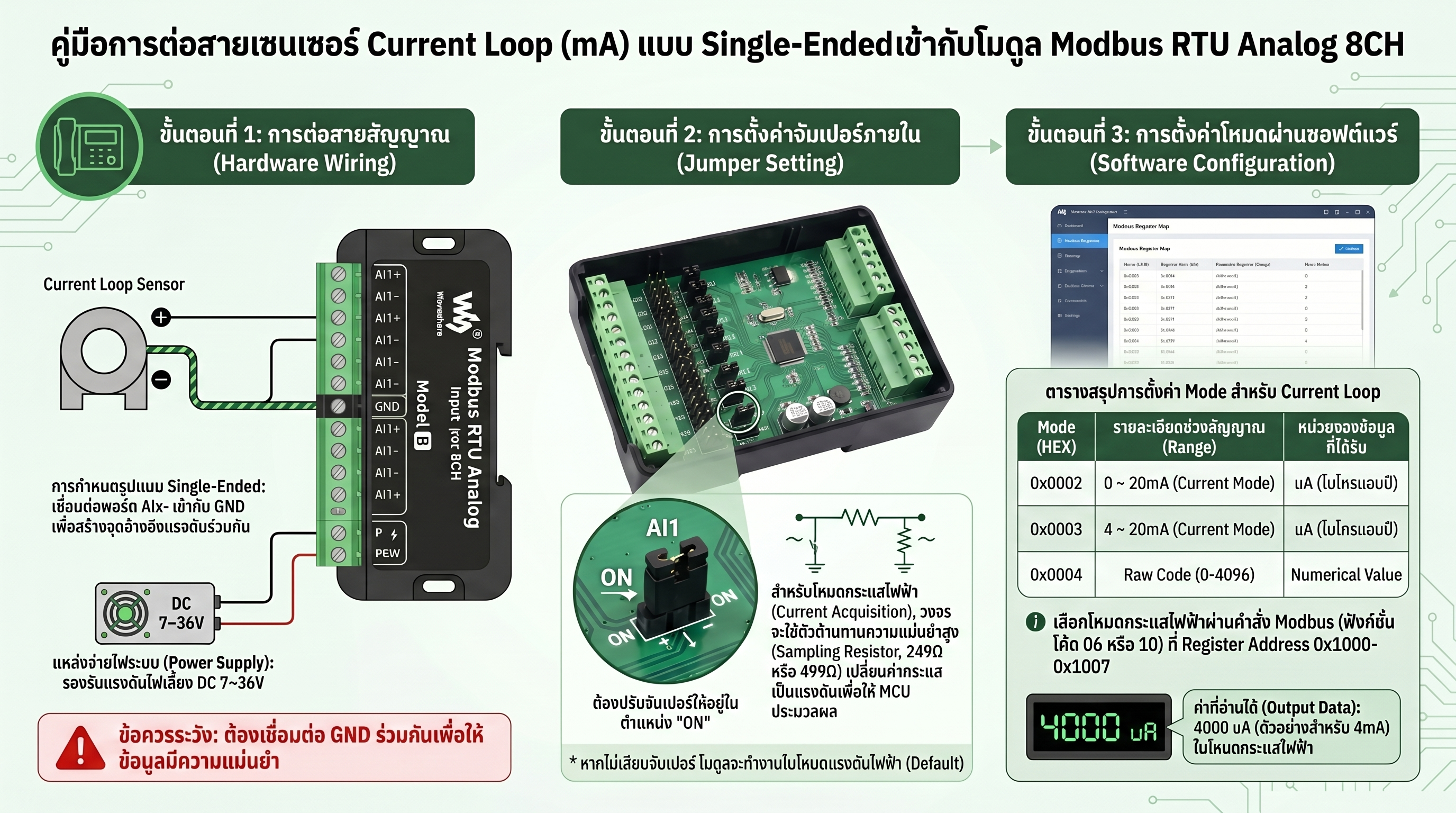

3. การกำหนดค่าฮาร์ดแวร์: การตั้งค่าจัมเปอร์ภายใน (Internal Jumper Configuration)

การปรับแต่งจัมเปอร์คือหัวใจของ "Hardware Matching" หากตั้งค่าผิดพลาด วงจรภายในจะไม่สอดคล้องกับพารามิเตอร์ทางซอฟต์แวร์ ส่งผลให้ข้อมูลคลาดเคลื่อน (Inaccurate) หรืออุปกรณ์เสียหายได้

กฎเกณฑ์การตั้งค่าจัมเปอร์ (AI1 - AI8):

• การวัดแรงดัน (Voltage): ให้ ถอดจัมเปอร์ (OFF) — เพื่อเปิดวงจร High Impedance สำหรับรับแรงดัน

• การวัดกระแส (Current): ให้ เสียบจัมเปอร์ (ON) — เพื่อต่อความต้านทาน Sampling เข้าสู่ระบบ

[CAUTION: COMMON GROUND REQUIREMENT] ในกรณีที่มีการใช้แหล่งจ่ายไฟหลายแหล่ง (Multiple Power Sources) สำหรับเซนเซอร์และโมดูล จำเป็นต้องเชื่อมต่อสายกราวด์ร่วมกัน (Common Ground) เสมอ เพื่อสร้างระดับแรงดันอ้างอิงที่เท่ากัน หากละเลยขั้นตอนนี้ ค่าที่อ่านได้จะแกว่ง (Unstable) หรือมีความคลาดเคลื่อนสูงจากปัญหา Common-mode Voltage

--------------------------------------------------------------------------------

4. สถาปัตยกรรมการเชื่อมต่อและการรวมเครือข่าย RS485

ระบบ RS485 ของโมดูลนี้ถูกออกแบบมาเพื่อความทนทานในระดับ Industrial Grade รองรับการต่อพ่วงแบบ Cascade ได้สูงสุด 255 อุปกรณ์ ผ่านการตั้งค่า Address:

• Physical Protection: ติดตั้ง TVS (Transient Voltage Suppressor), Resettable Fuse และ ESD Protection เพื่อป้องกันไฟกระชากและไฟฟ้าสถิตจากมอเตอร์หรือโหลดขนาดใหญ่

• Wiring Versatility: รองรับทั้งแบบ Single-ended (AI- ต่อลงกราวด์) และ Differential input เพื่อประสิทธิภาพสูงสุดในการลดสัญญาณรบกวนในสายสัญญาณที่เดินยาว

• Power Input: รองรับช่วงกว้าง DC 7-36V พร้อมระบบ Anti-reverse protection ป้องกันความเสียหายจากการต่อสายสลับขั้ว (Reverse Polarity)

--------------------------------------------------------------------------------

5. การสื่อสารข้อมูลผ่านโปรโตคอล Modbus RTU และการจัดการรีจิสเตอร์

การดึงข้อมูลและปรับแต่งพารามิเตอร์ทำผ่านโครงสร้าง Command-Response โดยมี Register Map ที่สำคัญดังนี้:

การคำนวณใน Scale Code Mode (Mode 4): เมื่อตั้งค่าโหมดเป็น 4 อุปกรณ์จะส่งค่าดิบ 0-4095 ออกมา วิศวกรต้องใช้สูตร Linear Transformation เพื่อแปลงเป็นหน่วยมาตรฐาน:

Voltage (mV) = Scale Code * 3300 / 4095 / Operational Amplifier Ratio
Current (uA) = [Voltage (mV) * 1000] / Current Sampling Resistor

หมายเหตุ: ผลลัพธ์จากการคำนวณแรงดันจะมีหน่วยเป็น millivolts (mV) และกระแสจะมีหน่วยเป็น microamps (uA)

--------------------------------------------------------------------------------

6. โปรโตคอลการทดสอบและตรวจสอบความถูกต้อง (Integration & Testing)

ก่อนนำไปใช้งานจริง ต้องผ่านการทดสอบ Lab Validation เพื่อยืนยันความถูกต้องของข้อมูล:

1. การทดสอบด้วย HEX Command (ผ่าน SSCOM): ตัวอย่างคำสั่งอ่านค่า AI ทั้ง 8 ช่อง (Slave ID 01): 01 04 00 00 00 08 F1 CC

   • 01: Device Address

   • 04: Function Code (Read Input Registers)

   • 00 00: Starting Address

   • 00 08: Quantity of Registers

   • F1 CC: CRC16 Checksum

ตัวอย่างคำสั่งอ่านช่องเดียว (Channel 1): 01 04 00 00 00 01 31 CA

2. ประสิทธิภาพและความแม่นยำ:

• Data Update Rate: 25Hz (อัปเดตข้อมูลทุก 40ms) เหมาะสำหรับกระบวนการทางอุตสาหกรรมทั่วไป

• Accuracy: ≤ ±3% ภายใต้การควบคุมสัญญาณรบกวนที่ดี

3. การแก้ปัญหา (Troubleshooting): หากไม่สามารถสื่อสารได้หรือลืมพารามิเตอร์ ให้เข้าสู่ Bootloader Mode ตามคู่มือผู้ผลิต และใช้ Option 3 เพื่อ อ่านค่าปัจจุบัน หรือ Option 2 เพื่อทำ Factory Reset

--------------------------------------------------------------------------------

7. บทสรุป: มาตรฐานความปลอดภัยและเสถียรภาพในระดับอุตสาหกรรม

โมดูลรุ่นนี้โดดเด่นด้วยระบบความปลอดภัยหลายชั้น ทั้ง Multiple Isolation และการใช้ Oversampling Digital Filtering Algorithm ในตัว MCU เพื่อกรองสัญญาณรบกวนแบบดิจิทัล ทำให้ข้อมูลมีความนิ่ง (Stability) สูง พร้อมระบบ Watchdog เพื่อป้องกันระบบค้างจากสัญญาณรบกวนรุนแรง

ข้อควรระวังเชิงวิศวกรรม: เพื่อความยั่งยืนของระบบ ห้ามจ่ายสัญญาณเกิน Operating Limits (โดยเฉพาะรุ่นมาตรฐานไม่ควรเกิน 5V หรือ 20mA) การออกแบบระบบโดยเผื่อ Safety Margin จะช่วยยืดอายุการใช้งานอุปกรณ์และรักษาความเชื่อมั่นในระบบควบคุมอัตโนมัติของคุณในระยะยาว
